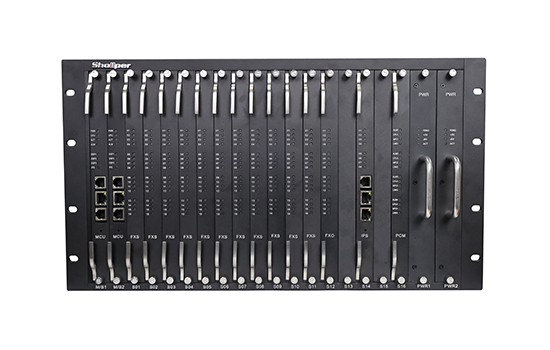

KYKX9900-D5数字程控调度机是南京康优凯欣通信设备有限公司研发的新一代智能多层式融合通信调度系统，19寸5U标准机箱结构，最大可扩展至3584路，最多可支持40个E1，同时具有视频、语音、集群对讲、广播、预案、报警系统、GIS地理信息等多种系统的联动调度功能。采用了更强劲和灵活的ARM控制核心，模块化设计使其具有部署方便，易于安装、管理、维护，可平滑升级扩容等特点。

KYKX9900-D5强大的融合通信能力使得该程控调度机支持环路中继、IP中继、E1数字中继（No.7、NO.1、PRI、V5等信令）、EM、载波中继、磁石中继等各种中继线路，可无缝融合多种通信网络（IP、PSTN、GSM、CDMA、卫星通信）等，灵活的组网方式能满足各种规模用户的需要。可广泛应用于工矿企业、机关事业单位、部队、公安消防、电力、煤矿、石化、码头、钢铁制造、公路/铁路/航空等各种不同的应用场景。

特色概括：

v 新一代多媒体融合通信调度系统。

v 自由扩展：支持16路扩展至3584路，最多可支持40个E1。

v 支持语音调度、视频调度、广播调度、集群对讲调度、报警调度、短信调度、预案调度、GIS地理信息等多系统的调度。

v 支持行调合一，统一调度，分级调度，应急调度。

v 支持全呼、群呼、组呼。

v 支持一键告警、一键广播、一键会议、一键呼叫及紧急呼叫。

v 多网融合：无缝融合多种通信网络（IP、PSTN、GSM、CDMA、卫星通信、WiFi、Wimax、模拟集群、数字集群等），实现有线、无线、固网和移动网融合。

v 支持全通道录音。

v 实时监听所有终端。

v 组网灵活：集团组网，多级组网，多域组网。

v 支持IP电话批量部署。

v 板卡均支持热拔插及混插。

v 支持汇接功能。

v IP中继板还支持IP话机注册。

v 支持冗余热备：MCU主控板/二次电源板/一次电源箱/录音板。

v 长距离用户板可接入远至10KM的终端。

v 不限数量接入调度台。

v 板卡类型丰富：FXS用户板、FXO中继板、IPS用户板、IPO中继板、E1数字中继板、E&M中继板、载波中继板、磁石中继板、REC录音板、HF集群网关板、AUD音频接口板、DMB广播系统板、ALM干接点报警板、RLD融合联动系统板。

v 终端多样化：调度台、模拟/SIP/磁石电话、WIFI手机、IP/模拟摄像头、麦克风、耳麦、模拟/网络功放、网络音柱、扬声器、防爆话机、对讲机、SOS报警器、门禁等。

v 提供开放的SDK，支持二次定制开发。

v 支持WEB远程调试维护，可快捷部署，轻松维护。

v 三级防雷击。

1 多种调度模式

调度系统支持统一调度、分级调度、应急调度等；可以根据企业情况将整套调度系统划分为多个分级调度系统，各级指挥中心可分别设定不同的调度级别和权限，不同分级调度系统可接入多个调度台，每个系统可以独立工作，相互之间又可互通。

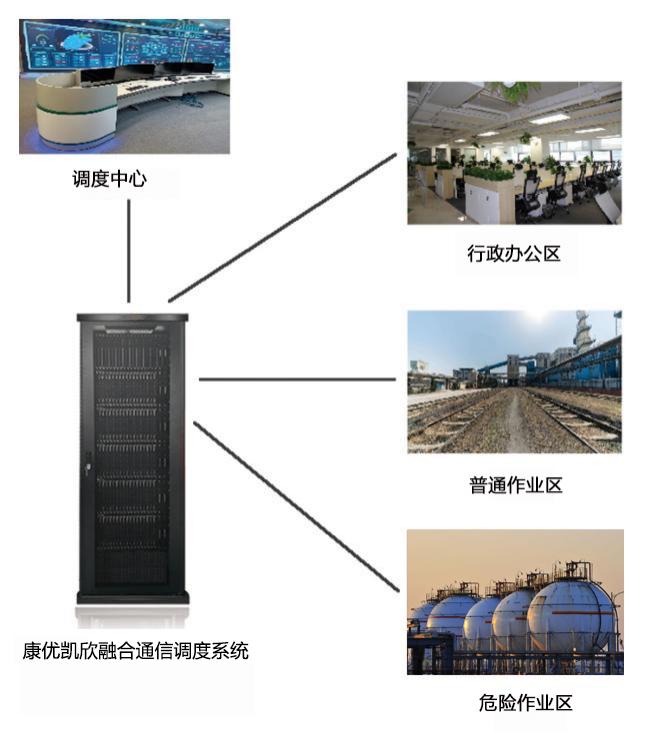

2 行调合一

该融合调度系统即可作行政办公使用，亦可通过调度台进行调度指挥。可将企业信息化平台进行有效整合，在更大范围实现协同指挥调度、生产调度、突发事件时的应急调度等。

3 一键告警求助

工作人员紧急按下话机终端求助键，可立即呼叫到调度中心，调度台自动弹出该地区地图，快速定位事发位置，同时调用该话机终端绑定的摄像头。调度值班人员第一时间响应现场呼叫人员，可有效减少异常处理的时间，提高工作效率

4 应急指挥调度

l 实时在线监控：实现高效互动和准确有效的指挥调度能力;

l 紧急报警：快速锁定报警人员实时位置，即时准确给予应对处理;

l 多通道数据信息传输：确保指挥中心与执勤人员实时调度及通话的畅通;

l 多级别调度：突发事件可选择多级别调度命令，以达到快速准确指挥调度进行处理。

5 呼叫无阻塞

当有多个通信终端同时向控制中心发起呼叫时，系统可自动排队并在调度台上显示呼叫排队分机的名称及号码。排队呼叫时按先到先处理原则进行，也可以由调度员自行选择接听其中任意一部。

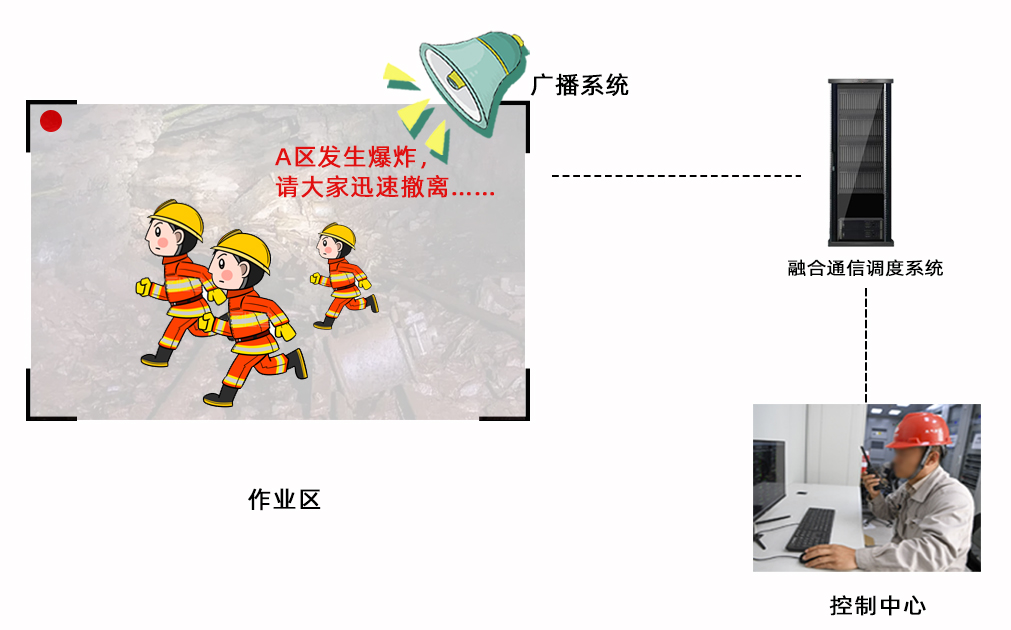

6 广播调度通信

一键广播：遇到突发事件时，可人工一键(或自动)触发相关机制，使广播立即强制切换为紧急广播状态，对所需要广播的区域进行紧急广播；迅速指导人员处理事故，指挥进行有序撤离，避免灾害造成更大损失。同时具有报警联动和视频联动功能。

定时及分区广播：系统可根据各区域不同的需求，制定多套不同时段、不同区域、播放不同广播的定时广播方案。

喊话广播：领导或调度员可通过座机、手机或调度台等终端向广播系统进行喊话广播。支持多台多音源多MIC喊话并存。

多种广播方式：支持播放语音通知、公共广播、喊话广播、TTS 文字语音广播、等级广播、指令广播、定时广播、任务流程广播等功能。

7 支持全呼、群呼、组呼

全呼功能可实现系统内所有终端全部响铃或播报，包括广播终端。当发生突发事件时，可第一时间通知所有人。调度员的群呼和组呼不受现有组织结构的限制，可以将不同岗位的人员组成通话组。

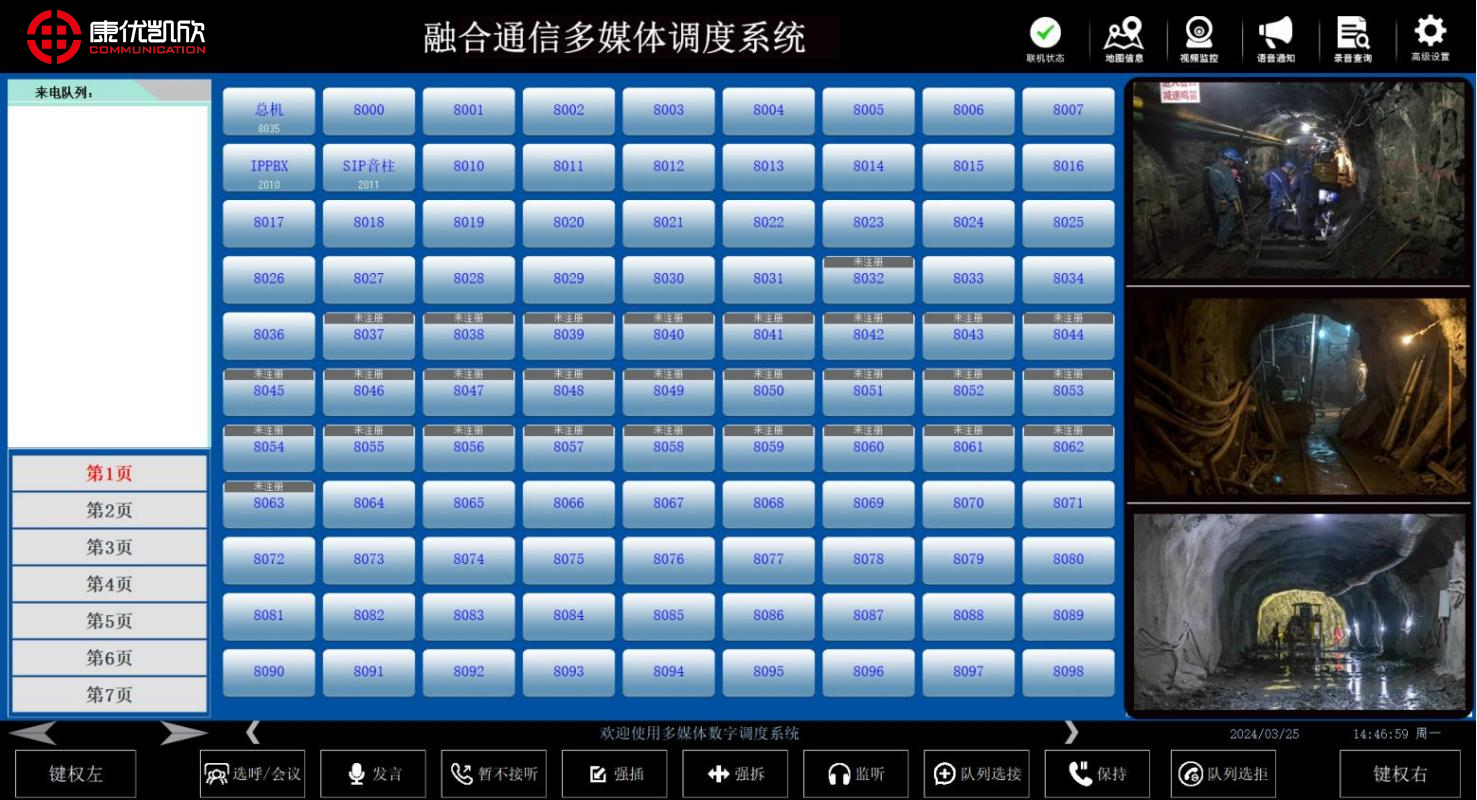

8 视频监控联动

可将工作区内的摄像头与附近的对讲终端或分机终端进行绑定。

1、当调度员在调度台上点击呼叫该终端时，调度台上监控区域直接弹出该终端绑定的摄像头的实时画面，方便调度员更直观了解情况。

2、当工作人员使用分机终端呼叫调度中心时，调度台上也会自动调用出该终端绑定的摄像头实时画面。

当调度员发现有特殊情况，可点击相应位置广播按钮，直接对该处进行广播喊话。

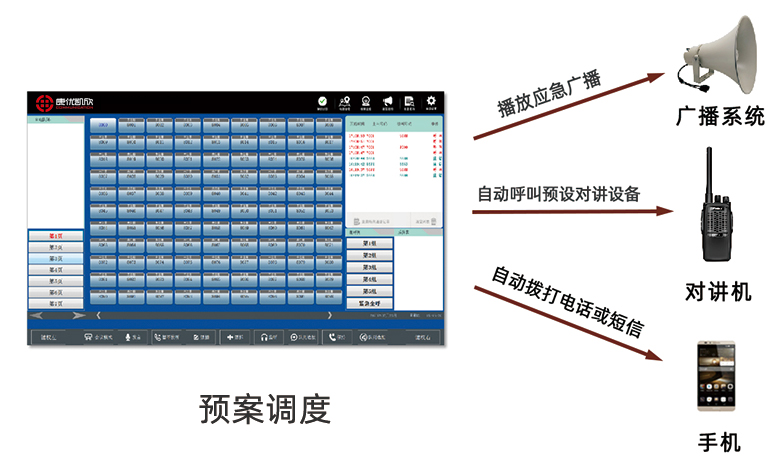

9 预案调度

当某区域出现突发情况（爆炸、塌方、一氧化碳超标等）并触发预设条件，系统可自动启用处理预案，如：自动播放广播，自动拨打电话、手机或发送短信给相关责任人、上级领导等。

10 语音调度

调度员能够对所有系统内成员发起单呼、组呼、群呼，还具有强插、强拆、代接、监听、禁话、转接、热线等调度业务能力，保证了调度员以最快速度将指令下达到基层。

11 报警联动

可将报警提示语音录入调度系统（支持消防报警系统接入），当触发相应条件时可播放对应报警提示语音。

如与前端采集传感器联动，当发生火灾、漏水或瓦斯超限，指挥中心可立即接到报警信号并将信息传给可视化调度台或大屏，调度员可通过调度台查看该区域监控实时画面，并进行下一步行动。或按预设方案向区域内所有广播和对讲终端发起呼叫，自动播放对应提示报警音或警告语。（支持南京北路、光力科技、中煤电子、江苏三恒、重庆煤科院、重庆煤安森、天地（常州）自动化等众多品牌。）

12 集群对讲

l 支持有线和无线等混合对讲组网。

l 固话、手机等多种终端均与对讲机通话。

l 支持对讲机呼叫广播系统，并触发预设广播语音。

l 支持拨号互通，一键呼叫对讲。

l 支持各种型号和制式的对讲机车台、手台。

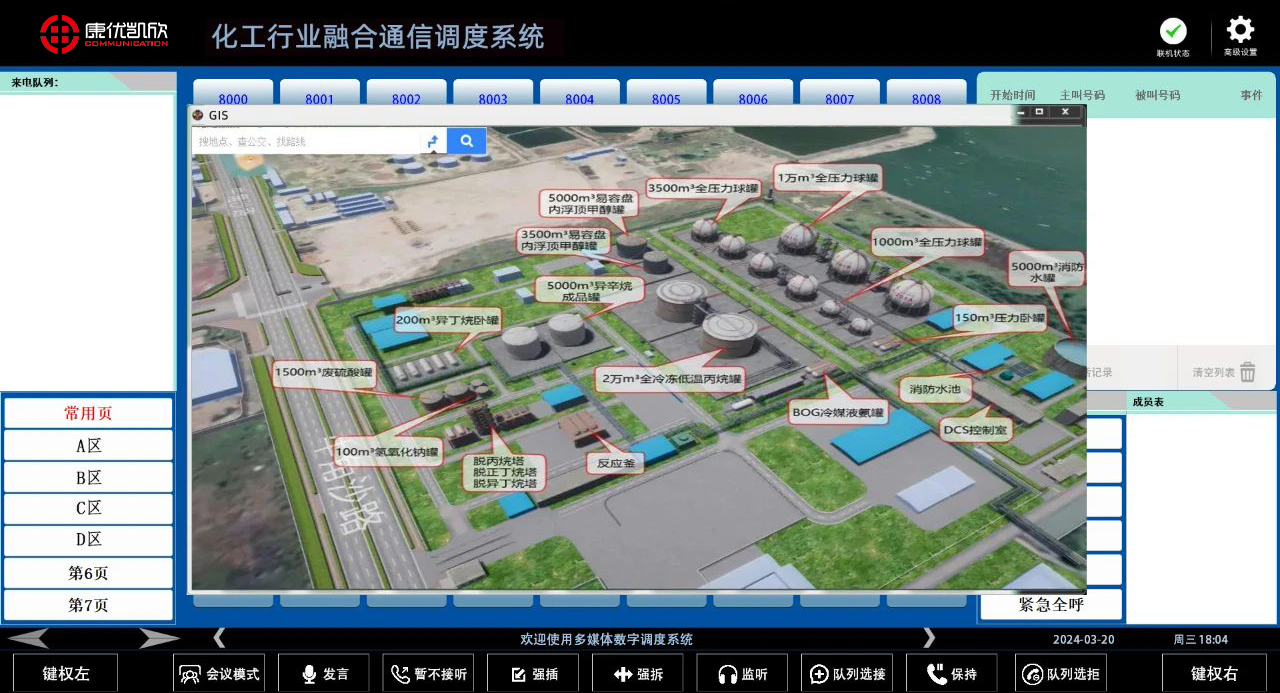

13 GIS地理信息

可与人员定位系统和GIS系统进行联动，有对讲终端呼叫调度中心时，调度中心的调度台电话除振铃外，调度台上还能直接显示呼叫方的号码、名称及所处位置，或通过调度机上的GIS地图一键呼叫想要联系的分级终端。

14 快速搭建应急调度平台

调度主机及终端均支持在救援指挥车上或任意有网络覆盖的地方部署，只需接入网络即可接入融合通信调度系统，有效提高相关部门救援的工作效率。

15 电话会议

l 支持内线或外线IP话机/普通话机、工业话机/话站、防爆话机/话站、对讲机、手机等各种终端同时会议。

l 支持临时召集、固定群组等多种方式发起会议。

l 会议成员达128方，全双工发言数64方以上。

l 调度台支持一键会议。

16 组网灵活

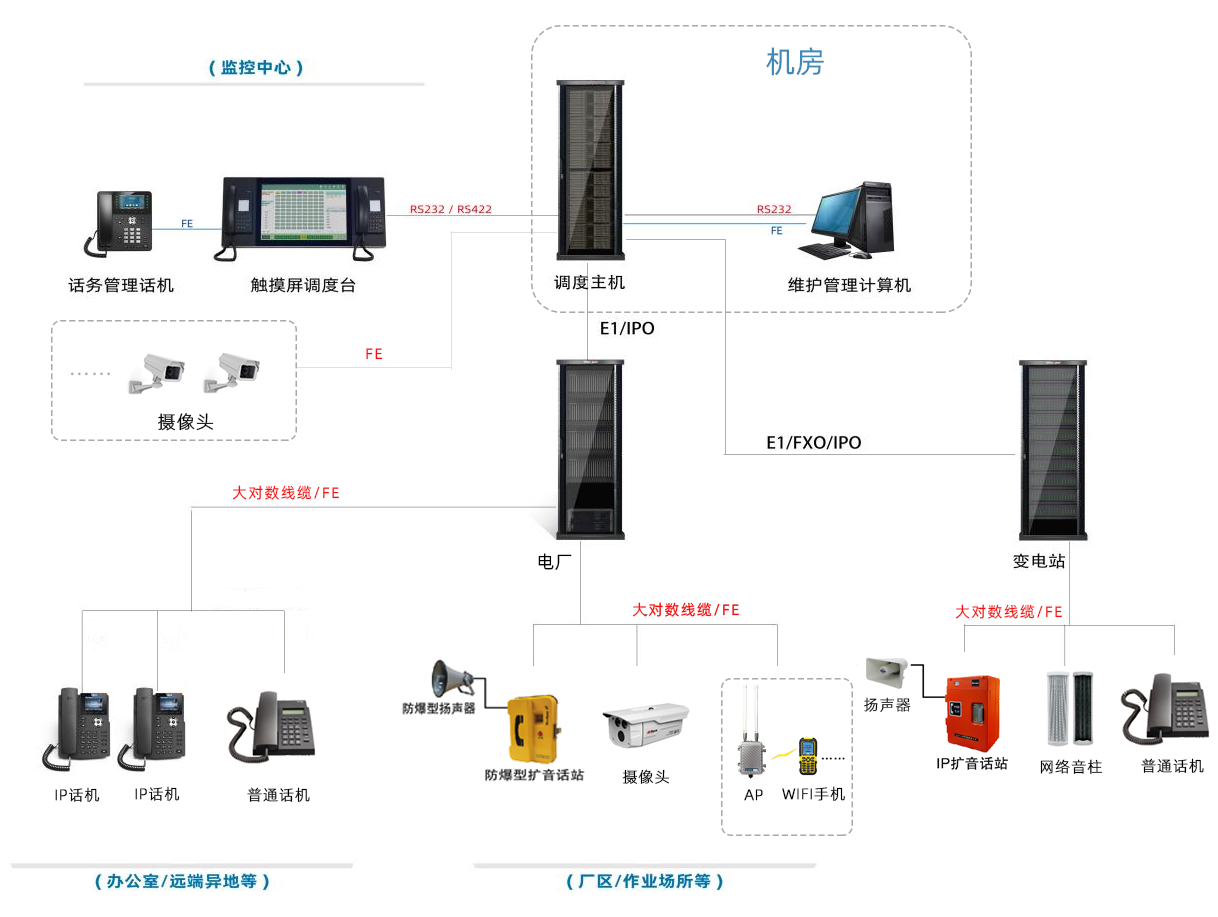

支持集团组网，多级组网，多域组网。调度主机可以位于公网或私网中，支持NAT/Firewall穿透功能，方便各种组网需求及远程安装调试管理。

17 应急通信保障

部分偏远作业区一旦传统通信链路中断，无法进行对外呼叫，系统可自动切换备用通信链路（包括4G/5G网络、卫星通信网络等）对外进行联系。

18 监听与实时监控

调度中心可通过可视化调度台对矿区内任意对讲终端或分机终端进行实时监听、调用监控，监视各点的现场情况，如发现突发情况，可通过调度系统主动发起广播喊话。

19 冗余热备

KYKX9900程控调度机主要部件如MCU主控板、一次电源箱、二次电源板及录音板均支持冗余热备，有效的保障了整个系统安全稳定运行。

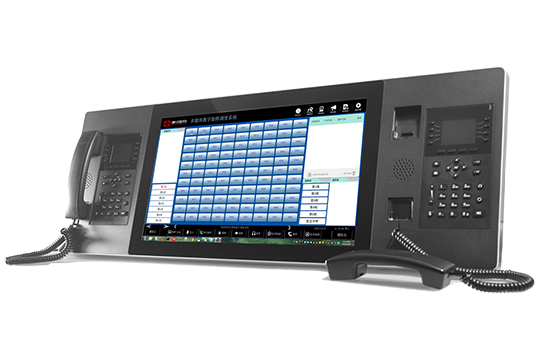

20 调度台多样式且不限数量接入

为了满足各种用户的需求，KYKX9900程控调度机可接入触摸屏调度台（单屏、双屏、三屏等）以及手持移动调度台，可满足用户在有线和无线等各种网络环境下的调度需要。

系统允许任意数量的调度台同时登录，在调度中心以外的地方，可部署多个不同级别的调度台进行协同工作。如遇调度通信中断，可在其他有网络的地方快速部署，恢复指挥调度。

21 终端故障检测功能

当系统内某分机终端因线路故障或话机故障离线时，系统自动检测到问题，并将终端离线信息发送至调度台，便于调度员进行下一步处理。

22 通话录音

KYKX9900程控调度机采用录音板的方式对系统内所有通话进行录音，录音可查询及回放，无需另配录音系统。标准配置的录音时长为30000小时，同时录音板卡支持冗余热备。

23 接入终端多样化

调度台、模拟/SIP/磁石电话、WIFI手机、IP/模拟摄像头、麦克风、耳麦、模拟/网络功放、网络音柱、扬声器、工业话机、防爆话机、对讲机、SOS报警器、门禁等。

24 管理维护简单

系统采用B/S技术架构，通过WEB浏览器即可进行配置调试及管理控制终端。

25 保护投资

可融合企业原有语音网络、集群对讲，广播等系统，保护企业用户原有投资。

技术参数：

系统遵照国家电信联盟（ITU-T）的规范和标准；符合国际电报电话委员会（CCITT）G.712、G.732号建议书；符合GB/T5443-1985《电话自动交换网铃流和信号音技术指标测试方法》；符合GB/T5443-1985《电话自动交换网用户信号技术指标测试方法》；符合GB/T14381-1993《程控数字用户自动电话调度机通用技术条件》；获得中华人民共和国工业和信息化部批准的电信设备进网许可证。

数字制式：数字时分 A率  2.048Mb/s PCM系统

交换网络：内外线 2048×2048无阻塞单  T网络接口

传输特性：分机—分机   2～7dB分机—中继      2～7dB

拨号方式：脉冲、音频

脉冲接收：脉冲速度 8～14脉冲/秒，脉冲位间隔≤350ms；

脉冲转送：脉冲速度 10±1脉冲/秒，脉冲断续比（1.6±0.2）：1；

中继用户二次拨号：脉冲速度 10～12脉冲/秒，加速度《10%。

接收电平：

双音频输入时单音频接收电平范围-4～23dBm，双音频电平差≤6dB。

串音衰减＞70dB（1100Hz）

稳重杂音≤-65dBm非稳重杂音≤-40dBm

话务量：用户 0.2Erl中继   0.7Erl

呼损率：本局＜1%出局＜0.5%

对地不平衡度：

300～600Hz≥40dB 600～3400Hz≥46dB

用户馈电电流≥18mA环路电阻   R≤1KΩ

绝缘电阻 R≥20KΩ线间电容  C≤0.5µF

电源杂音≤2.4mV

供电电源：AC：220V±20% 50Hz±2Hz

外接：48V 20～100AH蓄电池

单框功耗：  50W～250W（视系统配置而定）

使用环境：温度 0～36℃相对湿度  35%～75%

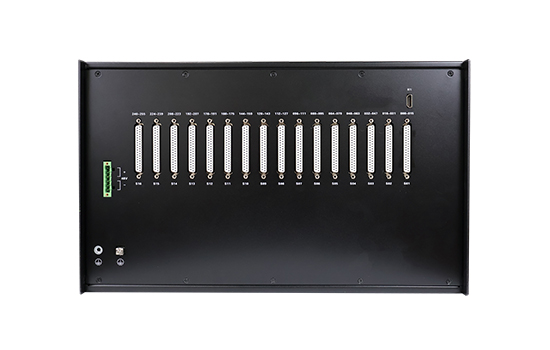

主机尺寸：483mm*307mm*266mm（宽*深*高）
